突然想到了去年面试时不会的一个面试题，现在才发现当时面试官想要问什么

进程为了一次简单的IO就需要产生四次上下文切换，高并发的场景下会对性能产生较大的影响，如何降低这种影响？

  • 使用用户缓冲区+内核缓冲区（某些情况能避免了上下文切换/读取外部设备）
  • IO流程优化

传统IO切换流程

为了安全起见，避免进程访问到全部的内存，用户进程通常都是运行在用户空间中，这样只能访问到一个局部的内存空间，即在用户态执行，当程序使用内核空间的时候，就需要通过系统调用来进入内核态

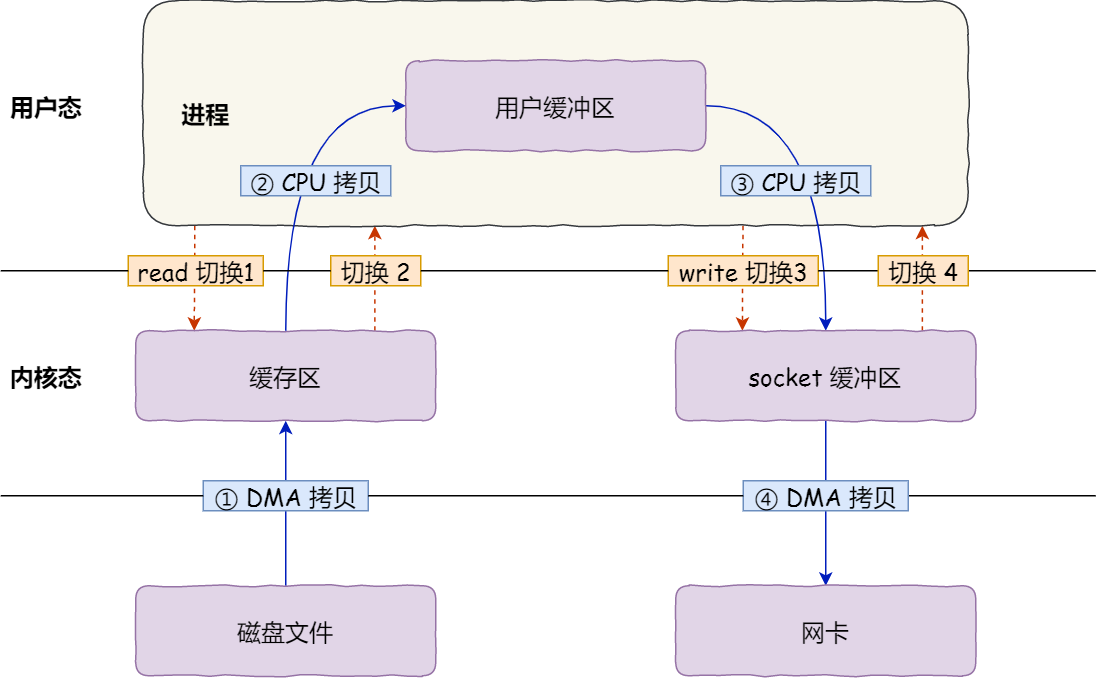

对于一次简单的文件传输过程来说，用户进程通过read方法向操作系统发起调用，进行上下文切换，当数据从磁盘拷贝到读缓冲区，然后拷贝到应用缓冲区的时候，上下文切换，read返回


然后用户通过write方法发起调用，进行上下文切换，应用缓冲区的数据拷贝到socket写缓冲区（内核中），然后再拷贝到网卡中，上下文切换回用户态，write返回

只有write过程的时候，对于用户程序来说，数据从用户空间到了内核空间的缓冲区，写操作就已经完成，至于什么时候写入到磁盘是有操作系统来决定的，除非应用程序显式调用了sync命令

整个数据的传输过程都需要CPU亲自参与搬运，并且这个过程CPU并不能完成任何其他操作，同时，一次简单的IO就会产生4次上下文切换以及4次拷贝，就会对性能产生很大的影响

DMA技术

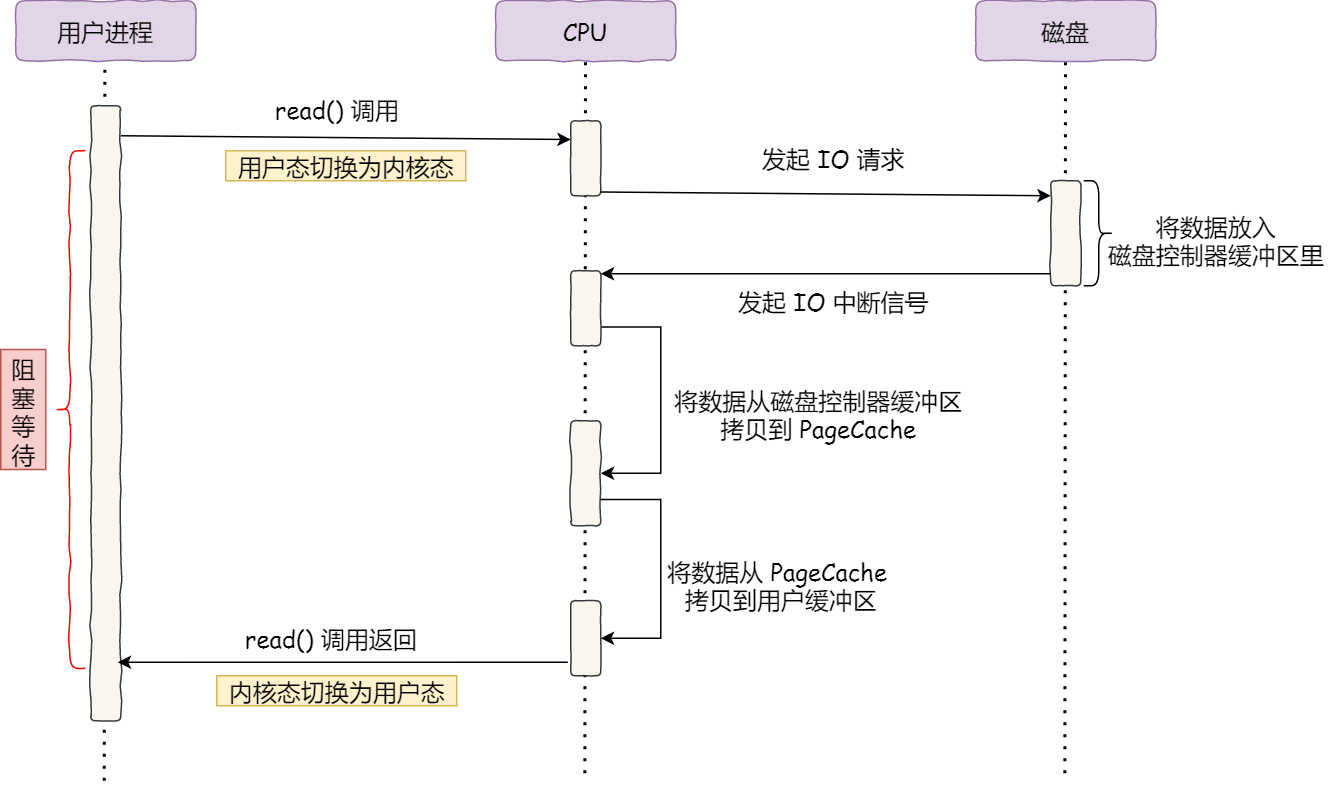

如果每次IO都需要CPU来完成的话，CPU会有大量的时间处于等待IO的状态，当大量数据或者系统资源紧张的时候，CPU难以应付所有事情。

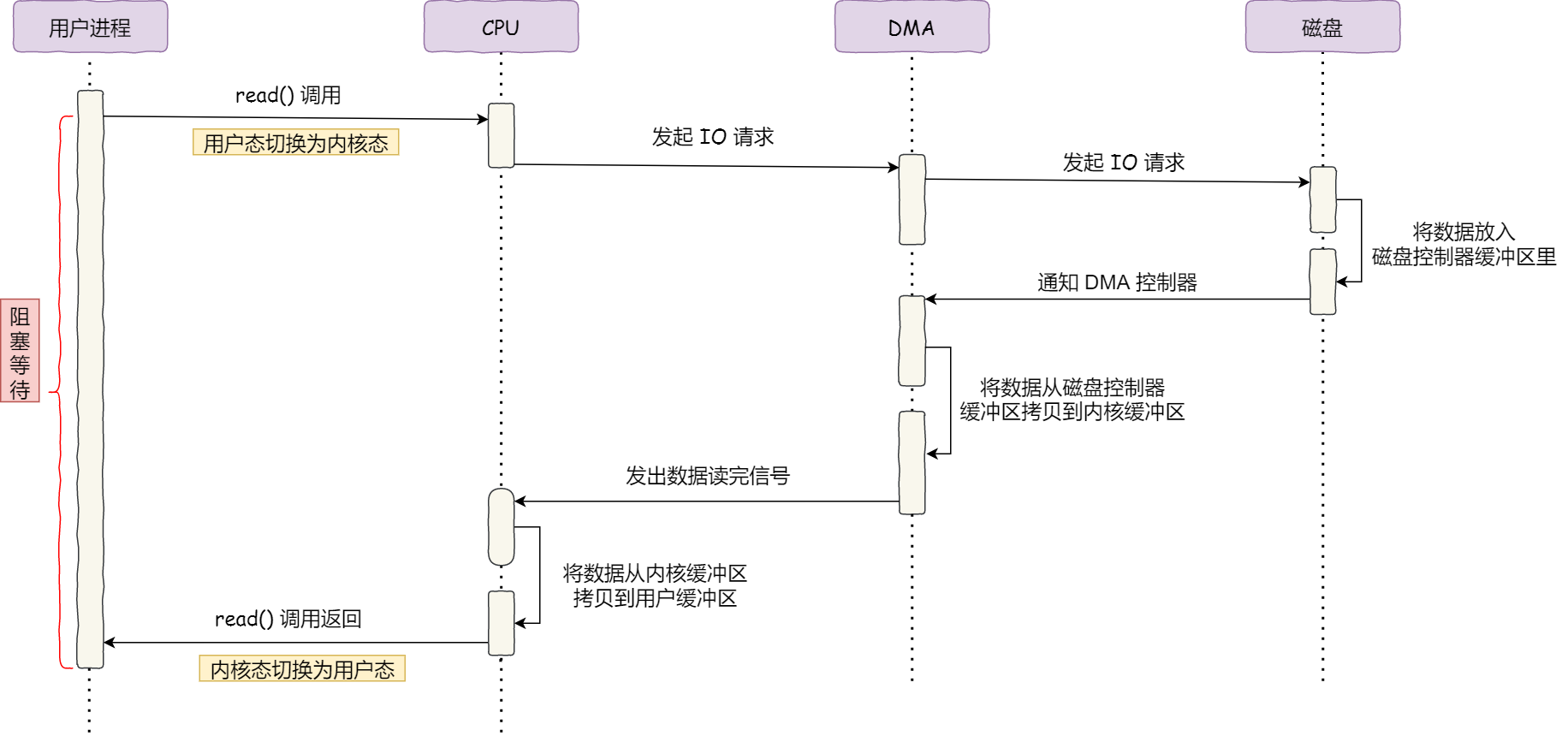

之后就有了DMA技术，也就是直接内存访问，direct memory access，也就是说，在进行IO设备和内存传输的时候，DMA接管数据拷贝的工作，如下图


但是，可以看到，从用户空间到内核空间的数据传输还是需要CPU进行操作。并且CPU在这个过程中还需要高速DMA传输什么数据，传输数据的来源和终点（发送DMA中断），整块数据的传送是在DMA的控制器的控制下完成的。

所以说，即使有了DMA的帮助，一次IO还是需要进行四次用户态与内核态的上下文转换，发生两次系统调用，以及四次数据拷贝，两次是DMA完成，两次是CPU完成


如何优化？

优化的两个方向：如何减少上下文转换的次数，以及数据拷贝的次数？

对于前者，需要减少系统调用的次数，因为一次系统调用必定会发生两次上下文切换

对于后者，就需要去掉一些没有必要的拷贝操作，例如读取文件并写入到网卡的文件传输过程中，在用户空间我们并不会对数据进行再加工，所以数据都可以不用拷贝到用户空间，用户缓冲区都没有必要存在

零拷贝技术

zero copy，并非完全没有数据拷贝的过程，只是减少上下文切换以及CPU拷贝的次数的具体实现技术

mmap+write

read() 函数调用的过程中会把内核缓冲区的数据拷贝到用户缓冲区里，为了减少这一步开销，可以使用 mmap() 来替换 read() 系统调用函数

1
2
buf = mmap(file, len);
write(sockfd, buf, len);

也就是说，通过 mmap() 可以实现内核缓冲区PageCache的数据与用户空间的映射，那么内核空间与用户空间就不需要再进行任何的数据拷贝操作

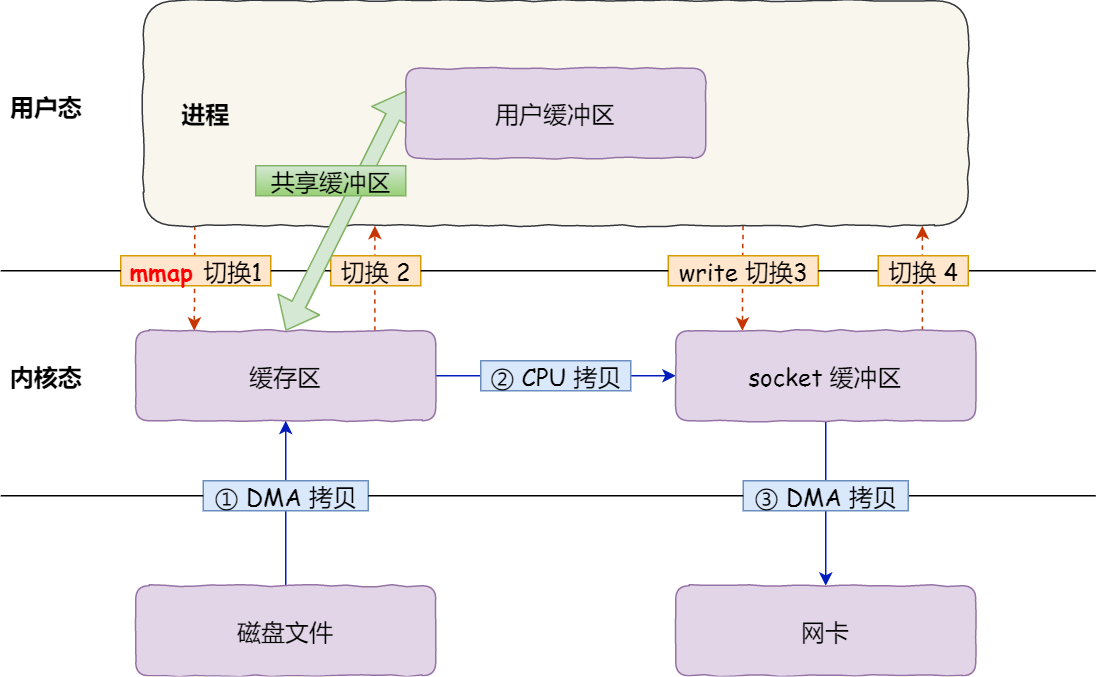

  • 应用进程调用了mmap()之后，DMA将数据拷贝到内核缓冲区中，然后应用程序与操作系统内核空间共享这个缓冲区
  • 应用系统再调用write()，操作系统就直接将内核缓冲区的数据拷贝到socker缓冲区中，一切都发生在内核态，由CPU搬运数据
  • 然后DMA再将内核socket缓冲区的数据拷贝到网卡中

以上的过程，我们减少了一次数据拷贝的过程，并且两次系统调用也会产生四次上下文切换

mmap过程

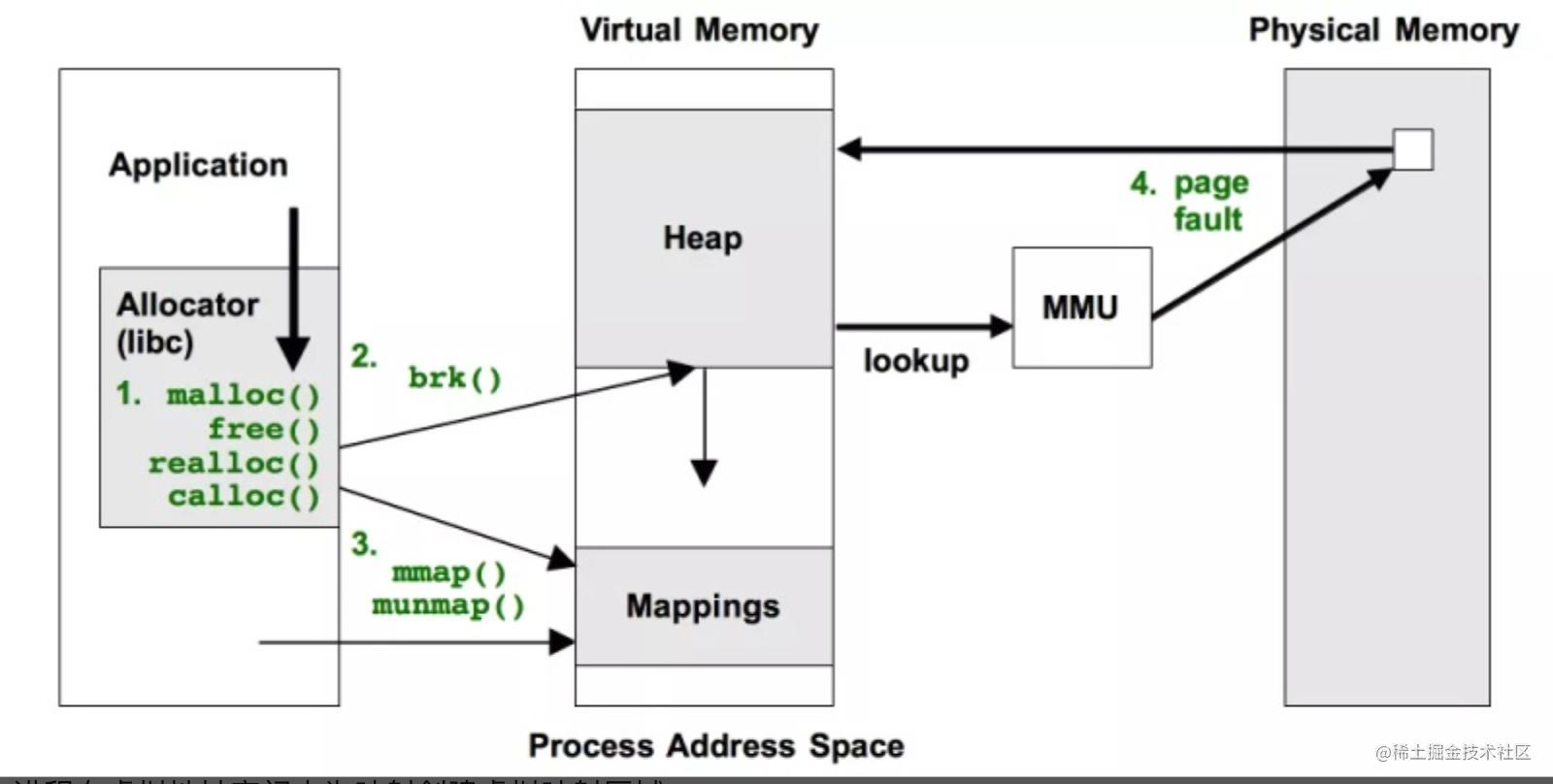

  • 进程在虚拟地址空间中为映射创建虚拟映射区域。
  • 内核把文件物理地址和进程虚拟地址进行映射。
  • 进程发起对这片映射空间的访问，引发缺页异常，然后进行文件内容到物理内存（主存）的拷贝。

注意

  • 调用 mmap 后，只是在进程的虚拟空间中分配了一段空间，真实的物理地址还不会分配的。
  • 当进程第一次访问这段空间（当作内存一样），CPU 陷入 OS 内核执行异常处理。然后异常处理会在这个时间分配物理内存（PageCache），并用文件的内容填充这片内存，然后才返回进程的上下文，这时进程才会感知到这片内存里有数据。
  • 磁盘数据加载到 page cache 后，用户进 程可以通过指针操作直接读写 page cache，不再需要系统调用和内存拷贝。

sendfile

在Linux内核版本2.1中，提供了一个专门发送文件的系统调用函数 sendfile()

1
2
#include <sys/socket.h>
ssize_t sendfile(int out_fd, int in_fd, off_t *offset, size_t count);

前两个参数是目的端和源断的文件描述符，后面的参数是偏移量以及复制数据的长度，返回实际复制数据的长度。

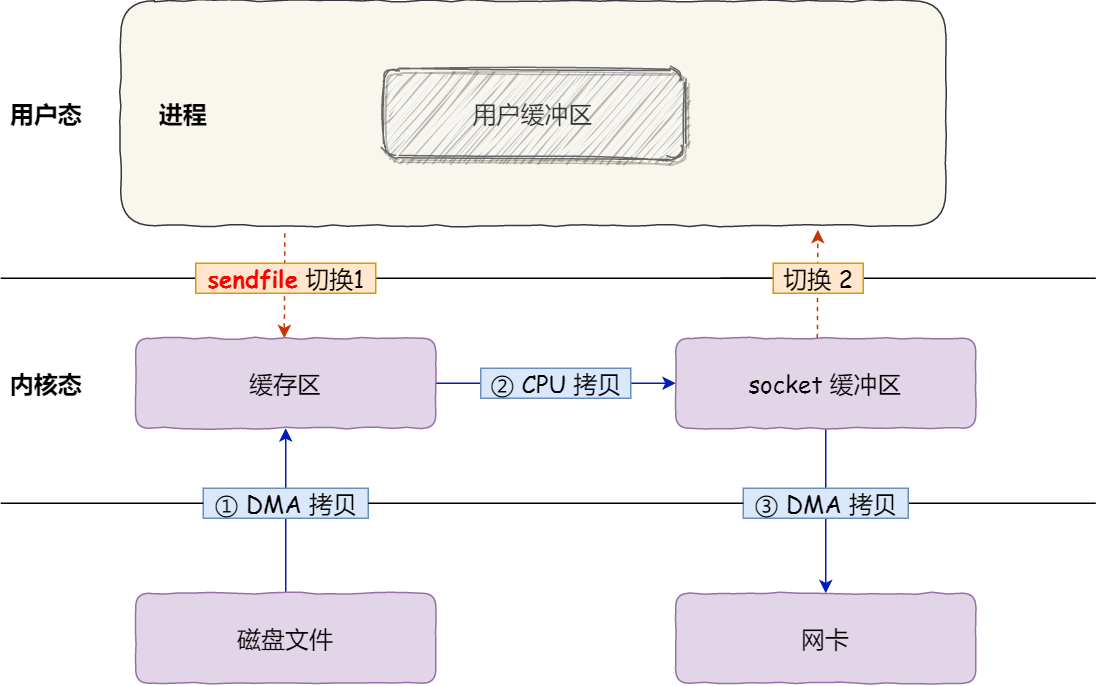

通过这一个系统调用，就可以完成read和write的操作，减少一次系统调用，也就减少了两次上下文的开销

并且这个系统调用和mmap一样，不需要将数据再拷贝到用户内存中，所以这样只有两次上下文切换以及三次数据拷贝

SG-DMA(DMA Scatter/Gather 分散/收集功能)

在Linux系统中通过 ethtool -k eth0 | grep scatter-gather 查看网卡是否支持该特性，通过该特性可以进一步减少拷贝的次数

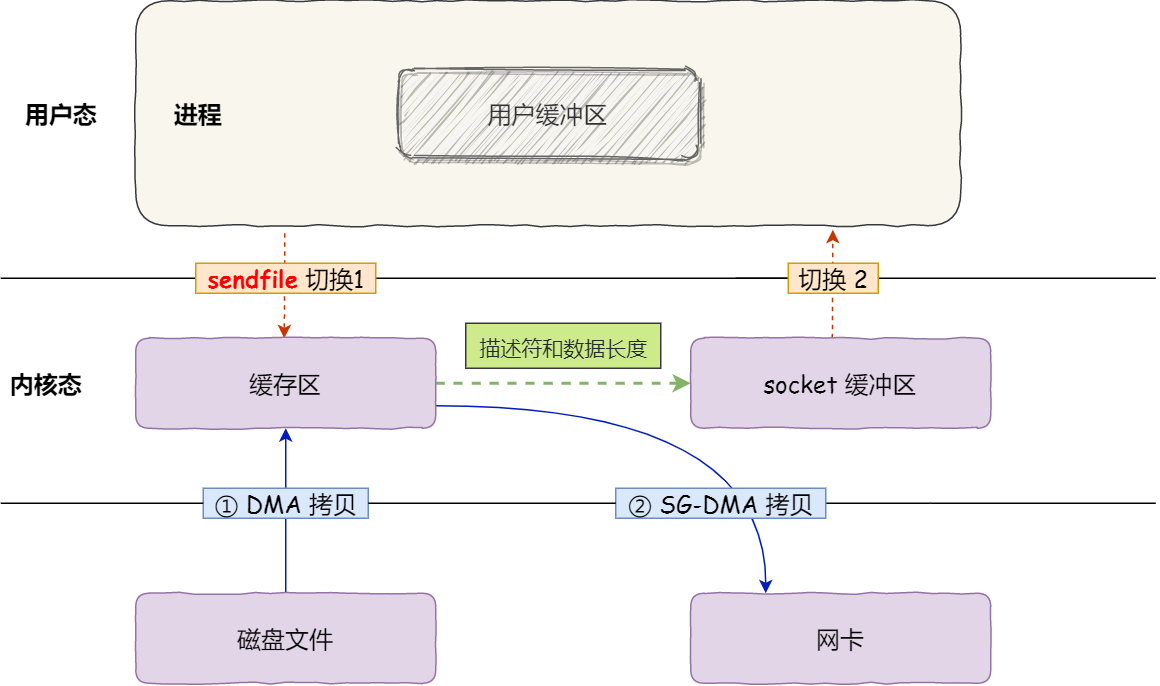

对于支持该技术的系统， sendfile() 系统调用的过程如下

  • 进程切换到内核空间
  • 通过DMA拷贝将数据拷贝到内核缓冲区中
  • 将缓冲区描述符以及数据长度传给socket缓冲区
  • SG-DMA控制器根据文件描述符和数据和数据长度，直接将内核缓存中的数据拷贝到网卡的缓冲区里
  • sendfile()任务完成后进程切换回用户空间

MA gather和sendfile一样数据对用户空间不可见，而且需要硬件支持，同时输入文件描述符只能是文件

但是对于整个过程，只进行了两次数据拷贝和一次上下文切换，并且由于全程没有通过CPU来搬运数据，也叫它零拷贝技术。

大文件传输的解决方式

在传统的 read() 方法中，用户进程会在读取数据时堵塞，直到数据被拷贝到用户缓冲区的时候才返回，其中要经历数据从磁盘到内核缓冲区再到用户缓冲区的过程，这样就会面临堵塞的问题，在大文件传输的过程中更加明显

所以可以使用异步IO来解决，

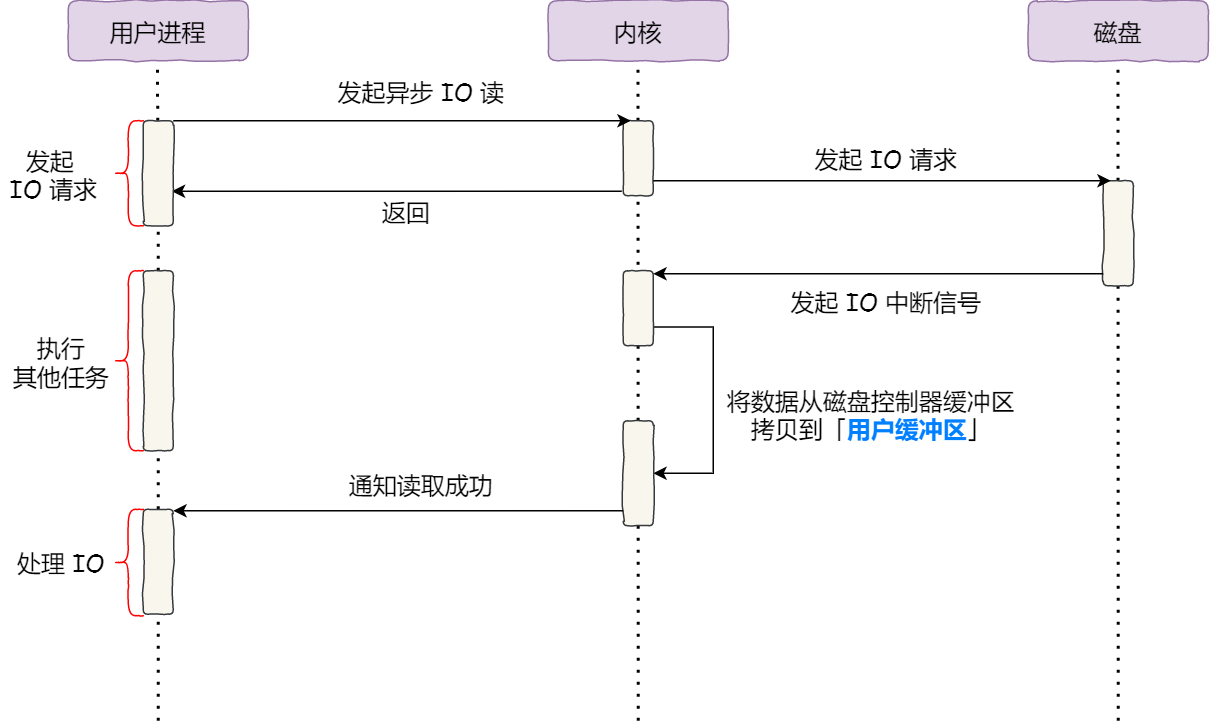

  • 用户进程发起读请求，然后内核发起IO请求，不等待数据就绪用户进程就返回，处理其他任务
  • 磁盘准备好数据后，向内核发出中断信号，内核读取数据使用DMA从磁盘缓冲区直接拷贝到用户缓冲区
  • 拷贝完成后，通知用户进程，用户并不阻塞在拷贝的过程

整个过程并没有使用内核缓冲区，也就是PageCache，这样叫直接I/O（数据均直接在用户地址空间的缓冲区和磁盘之间直接进行传输，完全不需要页缓存的支持）

所以在高并发的场景下，针对大文件的传输方式，应该使用异步IO+直接IO来替代零拷贝技术，虽然会失去PageCache带来的几点好处，但是会减少大文件带来的性能开销（额外拷贝，PageCache缺页）

  • 传输大文件的时候，使用「异步 I/O + 直接 I/O」；
  • 传输小文件的时候，则使用「零拷贝技术」；

    使用零拷贝技术的项目

Kafka

使用mmap+write持久化数据，发送数据使用sendfile

RocketMQ

都是用mmap+write

NginX

sendfile
通过配置来根据文件大小使用不同的方式

1
2
3
4
5
location /video/ {
    sendfile on;
    aio on;
    directio 1024m;
}

当文件大小大于 directio 值后，使用异步 I/O + 直接 I/O，否则使用「零拷贝技术」

内核缓冲区PageCache

Page cache也叫页缓冲或文件缓冲，PageCache是建立在文件系统（Ex4）之上的，因此其缓存的是逻辑数据。Buffer cache是建立在块层之上的，因此其缓存的是物理辑数据。Linux大约在2.4.10之后，Page cache与Buffer cache合并了，因为之前的设计可能导致数据被缓存了两次，造成浪费
page是内存管理分配的基本单位，PageCache是多个page构成的，一个page的大小一般为4KB（使用 getconf PAGE_SIZE 查看

PageCache，磁盘高速缓冲

在文件传输过程中，第一步都是将磁盘数据拷贝到【内核缓冲区】里，实际上也就是指磁盘高速缓存PageCache。上文的内核缓冲区其实也是指PageCache

类似于内存数据到CPU中间的缓存(Cache Line的大小一般是64Byte)一样，PageCache可以理解为由磁盘到用户空间的缓存（PageCache存放在内核空间中）

优点

缓存数据：由于读写磁盘的速度相比于读写内存的非常低，所以会通过DMA把磁盘的数据搬运到内存里，这样可以有部分数据通过读内存的方式替换读取磁盘，由于数据访问的空间局部性和时间局部性，读取磁盘数据的时候，可以优先在PageCache当中找

减少磁盘工作量：内核调度算法会尽可能多的缓存IO请求到PageCache中，最后合并成一个更大的IO请求发送给磁盘

预读功能：而且由于PageCache的预读功能，获取所需数据的时候会把周边的数据一起从磁盘中拷贝到PageCache中，连续读数据的时候，就不会每一次read请求就去磁盘中找，有些read请求的数据可能在之前的read请求就已经预读到了PageCache中，所以PageCache能够大大提高读写磁盘的性能

缺点

大文件读取：

  • 由于文件太大，热点的小文件无法充分使用到PageCache，装入-淘汰的频率很高，磁盘读写性能下降
  • 某些大文件数据并没有享受到缓存带来的好处，但是却要耗费DMA多拷贝到PageCache一次
